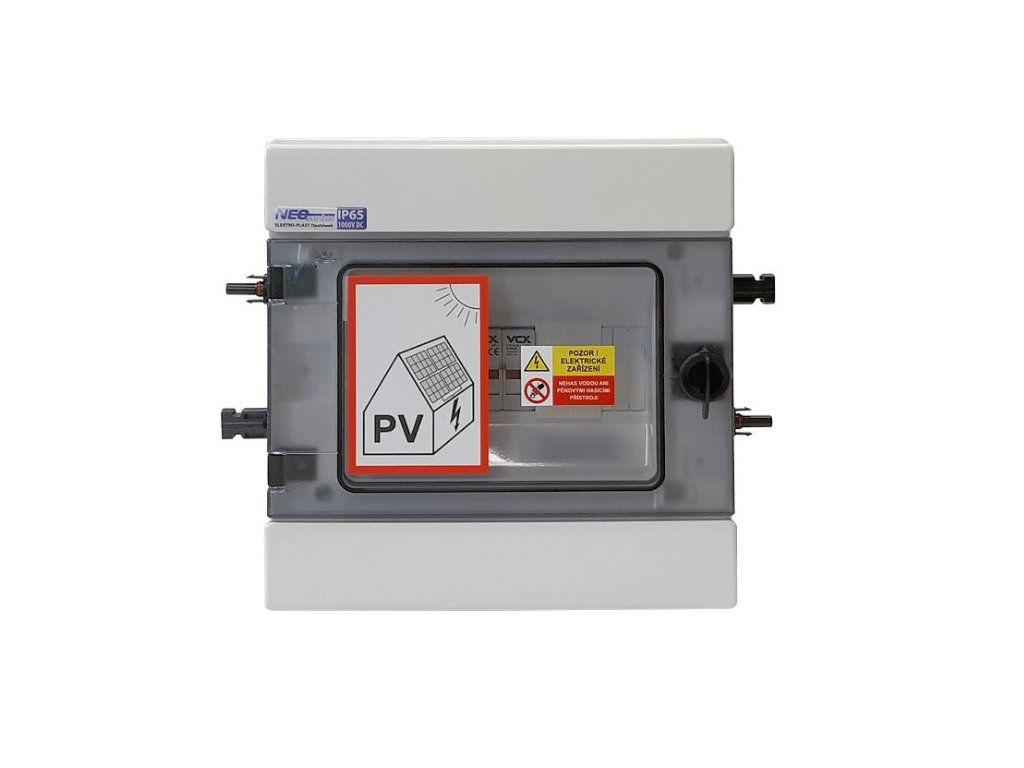

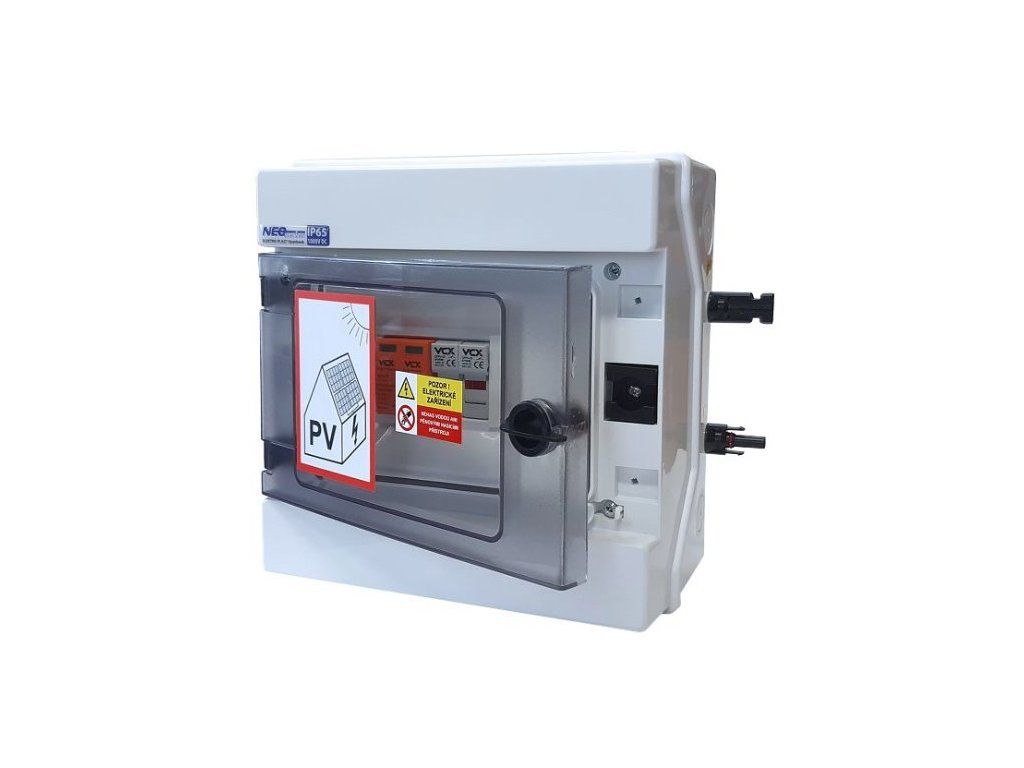

Rozvaděč VCX PROFI T2 (C) DC 1000V pro 1 string IP65 certifikovaný
Kód: PNT52891370Detailní popis produktu
Certifikovaný DC nástěnný rozvaděč VCX je určený pro 1 string s průhledným víkem pro fotovoltaiku. Najdete v něm pozice pro celkem 8 modulů. Poradí si s maximálním napětím 1 000 V DC. Navíc je vybavený krytím IP65, které ho spolu s kvalitním těsněním chrání před prachem a stříkající vodě.
Hlavní přednosti
- Kompletně vybavený rozvaděč
- Krytí IP65 – ochrana před prachem a stříkající vodou
- Vysoce kvalitní komponenty
- Ochrana před vysokým přepětím
- Ochrana před zkratem
- DC pojistka na ochranu instalací
- Kvalitní MC4 konektory odolné vůči UV záření a povětrnostním podmínkám
Rozvaděč do domácnosti i do podniku

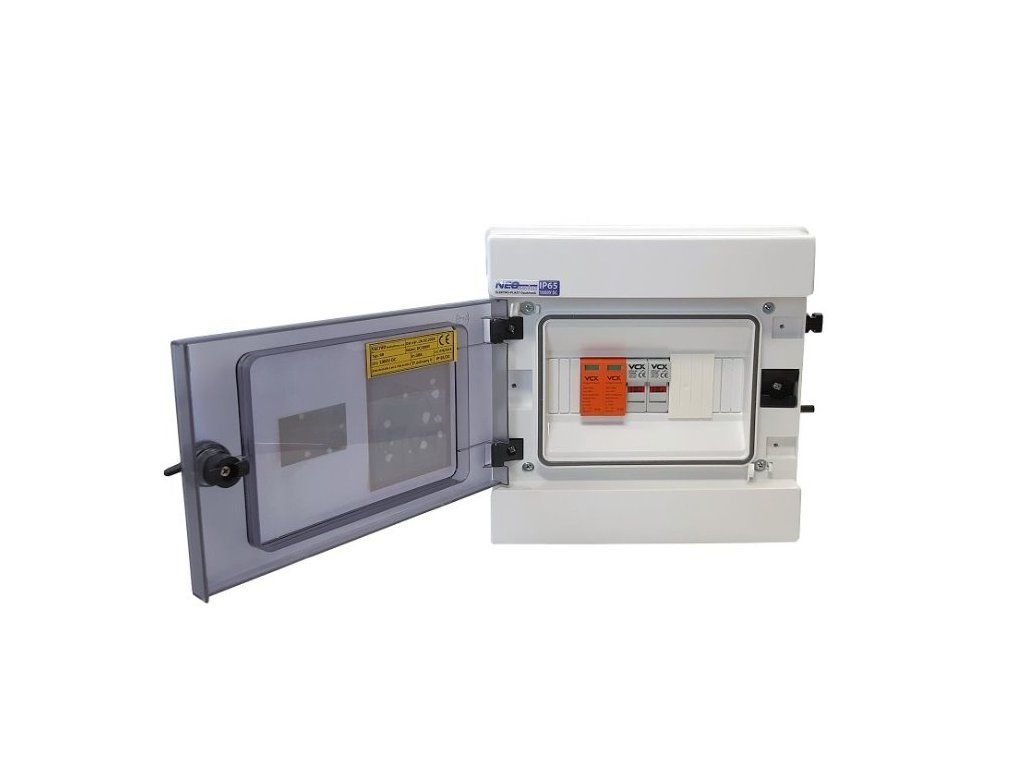

Rozvaděč se hodí pro domácí i průmyslové použití, především se solárními regulátory pro ohřev vody. Můžete do něj nainstalovat nadproudové jističe a elektrické přístroje. Dveře rozvaděče otevřete na levou nebo pravou stranu. Záleží na vašich možnostech.
![Rozvaděč VCX PROFI T2](https://datastore.penta.cz/produkty/5/2/8/52891370/1.jpg)
Upozornění: Instalaci rozvaděče může provádět jen osoba k tomu oprávněná (podle vyhlášky 50 paragraf 6 a 8, nařízení vlády 194/2022 Sb.). Nesprávné zapojení a nastavení může způsobit úraz elektrickým proudem, zkrat nebo přetížení a následně vést k požáru nemovitosti. Reklamace z důvodu nesprávného zapojení a nastavení systému nejsou akceptovány.
Vysoce kvalitní komponenty

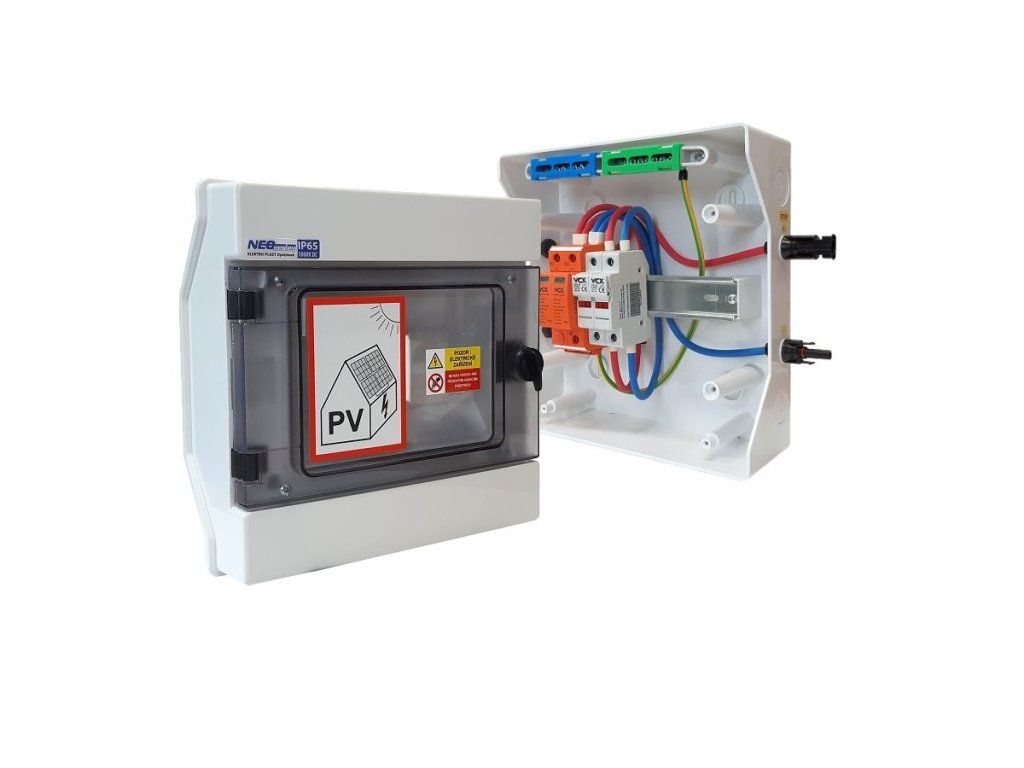

Rozvaděč je kompletně vybavený přepěťovou ochranou, pojistkovým odpojovačem, 2 DC pojistkami a celkem 4 konektory MC4. Přepěťová ochrana T2-DC třídy C chrání fotovoltaická zařízení před vysokým přepětím. Indikátor provozu vás informuje o tom, jestli je funkční. Používá vysoce kvalitní varistor (MOV, polovodičová součástka) s vysokým průtokem.
Ochrana před zkratem
Pojistkový odpojovač chrání fotovoltaické stringy před zkratem. Optický LED indikátor vás informuje o stavu pojistky. Vždy tedy víte, kdy došlo k jejímu selhání. Indikátor najdete na čelní straně. Odpojovač je kompatibilní s válcovými pojistkovými vložkami ve velikosti 10 x 38 mm (nejsou součástí odpojovače).
DC pojistka
DC pojistka chrání fotovoltaické a nízkonapěťové stejnosměrné instalace. Namontujete ji do držáku MC4 nebo do pojistkové základny 10x38. Vložka zajistí jeden řetězec panelů.
Kvalitní konektory MC4
Konektory MC4 samec a MC4 samice vám umožní montáž do panelu. S jejich pomocí k nim připojíte fotovoltaické panely. Díky kvalitním materiálům mají konektory dlouhou životnost. Navíc jsou odolné vůči UV záření a nepříznivým povětrnostním podmínkám.
Specifikace
- Značka: VCX
- Model: PROFI T2
- Určení: rozvaděč
- Krytí: IP65
- Odolnost: vůči tryskající vodě ze všech stran (průtok až 12,5 l/min., tlak 30 kN/m², po dobu nejméně 3 minuty ze vzdálenosti 3 m)
- Splnění norem: ČSN
Vybavení
- 1x VCX přepěťová ochrana T2 (C)
- 1x VCX pojistkový odpojovač DC 2P
- 2x VCX DC pojistka 10 x 38 gPV 15 A / 1 000 V
- 4x MC4 panelový konektor
Parametry – rozvaděč RH-8 NEO pro fotovoltaiku
- Rozměry (d x š x v): 260 x 260 x 138 mm
- Hmotnost: 1,27 kg
- Krytí: IP65
- Provozní napětí Unr: 230/400 V
- Izolační napětí: 500 V AC, 1 000 V DC
- Jmenovitý proud In AC: 100 A
- Počet modulů: 8
- Rozsah výšky modulů: 68–75 (95) mm
- PE svorka: 9x (1,5–16)
- N svorka: 9x (1,5–16)
- Odolnost proti nárazu: stupeň IK 07
- Bezhalogenová: ano
- Zámek: ne
- Třída: II
- Počet TH35 lišt: 1x
- Pracovní teplota: -25 až +60 °C
Parametry – přepěťová ochrana VCX T2-DC (PV385) DC třída T2 (C) 2P 1000V Professional Plus
- Třída ochrany: T2
- Ochranný prvek: Varistor
- Připojení max: 35mm²
- Jmenovité provozní napětí: Un 1 000 V DC
- Jmenovitý impulzní svodový proud In (8/20 µs): 20 kA
- Maximální rázový svodový proud Imax (8/20 µs): 40 kA
- Úroveň ochrany napětí: až <4,5 kV
- Skladovací teplota: -30 až +70 °C
- Teplota pracovního prostředí: -30 až +50 °C
- Ochrana krytí: IP 20
Parametry – pojistkový odpojovač VCX CFPV-32, 2P, 32A, 1kV s LED signalizací, na DIN lištu
- Pojistková patice 10x38: max 32 A 1 000 V DC
- Počet pólů: 2P
- Kapacita upínky: 0,5–10mm²
- Způsob montáže: lišta TH-35
- Jmenovité napětí (Un): 1 000 V DC
- Počet modulů: 2
- Indikátor provozu: ano, LED
Parametry – DC pojistka VCX 1000V 10x38 mm pro solární systémy 15A
- Válcová pojistková vložka 10x38, 15 A 1 000 V DC
- Používá se k ochraně fotovoltaických instalací a nízkonapěťových stejnosměrných instalací
- Jmenovitý proud: 15A
- Jmenovité napětí: 1 000 V DC
- Vlastnosti: zpožděná
- Provozní teplota: -40 až +90 °C
- V souladu s normou: IEC60269
- Provozní kategorie gPV: ochrana v celém rozsahu
Parametry – konektor MC4 pro solární panely, na panel - Female a Male
- Proud: 32 A
- Napájení: 1 000 V DC
- Počet drátů: 1
- Materiál kontaktů: měď (100%), pocínováno
- Odolnost vůči UV záření: ano
- Norma hořlavosti pouzdra UL94: V0
- Materiál pouzdra: PC/PPO
- Typ připojení: svorka
- Průřez vodiče: 2,5 až 6 mm²
- Stupeň krytí: IP67
- Provozní teplota: -40 až +90 °C

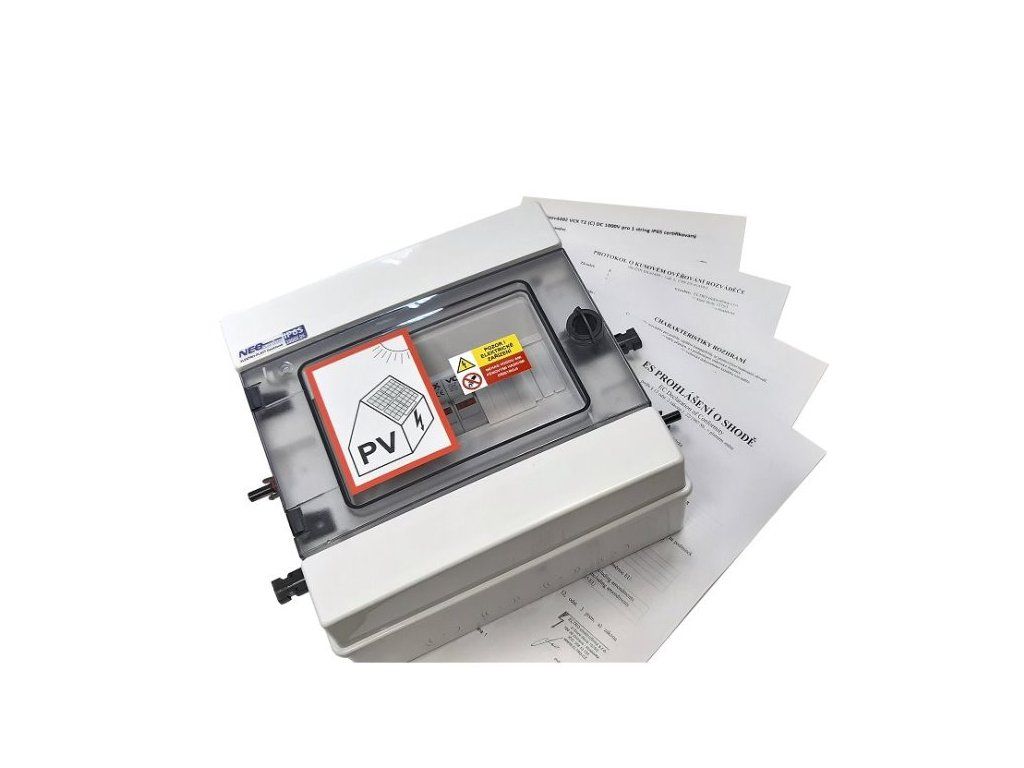

Obsah balení
- 1x rozvaděč
- 1x protokol o kusovém ověřování rozváděče
- 1x ES prohlášení o shodě
- 1x charakteristiky rozhraní
- 1x schéma zapojení
- 1x manuál
Kód produktu: PNT52891370
Part no.: VCX-ROZV1STRING1000VDC
EAN: 52891370
